一、型号说明：
配置方式：

0型～～ 单独充电机
1型～～ 一台充电机配一组电池。
2型～～ 一台充电机配两组电池。
3型～～ 两台充电机配一组电池。
4型～～ 两台充电机两组电池组。

电池分类：

C为GNC型超高倍率镉镍电池；
Z为GNZ型中倍率电池；
Y为园柱密封镉镍电池
D为GND型低倍率镉镍电池；
GM为阀控铅酸免维护电池。

二、技术参数

1、稳压范围: 0～350V 全程自动无极调解
2、稳流范围: 额定电流的5%－120%
3、交流输入: 电压为大于或等于额定条件下：冲击倍数：2－5Ie; 稳压精度：0.1% ;冲击电流时间：5秒
4、单相故障条件下：稳压精度：0.1%; 冲击电流时间：5秒
5、充电流稳流精度：≤0.5%
6、电池脱线合闸能力: 冲击2-5Ie时，端电压精度不小于0.1%
7、输出纹波系数: ≤0.5%
8、噪声: ≤50dB

三、功能特点：

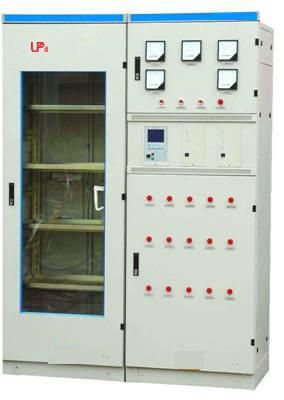

YSCR系列相控直流充电机为多功能型：具有恒流充电、定压浮充、限流恒压和大电流合闸等“多合一”的功能。正常运行时，无须人工干预，可实现“充电”与“浮充”状态的自动转换，当充电机有短时冲击电流时，电池组不放电，从而减轻了电池组的工作负担，延长了电池组的使用寿命。其主要功能特点：

1) 控制系统为双闭环无差跟踪系统，采用PID控制。主控系统和报警系统为模块化设计, 采用中央管理模块集中控制，方便维护。

2) 充电机在对电池进行浮充时，可提供短时合闸大电流冲击，冲击电流为2-5Ie倍。持续时间为10秒，此时设备的稳压精度为≤0.1%。

3) 产品的稳流精度为≤0.5%

充电机在对电池进行恒流充电时，可提供短时合闸大电流冲击，冲击电流为2-5Ie倍，持续时间10秒，此时电池不放电，延长了电池的使用寿命。
当电源电压在±10%范围内变化时，负载电流在额定值的5-100%范围内变化时，输出电流的稳流精度为0.5%。
4) 纹波系数为≤0.5%

主回路采用两极LC滤波器，交流分量低于1V。

5) 高度的可靠性

a. 当三相电源缺相时，设备仍能正常工作。
b. 电池脱线时，充电机仍可提供2-5倍额定电流以上的短时冲击电流。
c. 充电系统为两套独立的充电模块，当主控模块发生故障时，启动备用控制模块，保证对电池、控制母线、合闸母线的可靠供电。
d. 交流电源为双路进线，互为备用，自动投切，对三相电源无相序要求，为检修及安装提供了极大方便。
e. 系统对电池恒流充电或浮充电时,有大电流冲击电池不放电。

6) 完善的保护及报警功能:

产品可提供多种保护功能，如：过流保护、重要位置熔断器熔断（如电池回路、控制回路）、过压、欠压、缺相、直流无输出、绝缘监察、高温、闪光信号等，各报警信号通过RS23、485数字接口，向远方传送。

7) 产品模块控制系统采用限流恒压方式充电，即先以0.1C1O的电流对电池充电，当电池电压达到电池浮充整定值后，转入浮充。充电电流和电压可从整流模块上的电位器调整。

8) 监控功能全面完善，系统自动化程度高。

系统监控可对交流进线电源的电流电压、开关电源的输出电流电压、控制与动力母线的电流电压、蓄电池的电流电压、环境及运行温度、直流馈电开关的状态等进行实时监测并显示各有关参数；

可对系统的有关设备及整个系统的各种故障进行监控、监测，自动处理异常，具有各种故障的声光报警；

可在线调整运行参数、设置电流、电压等限制保护参数；

可控制开关电源的起停，调节模块输出电压和输出电流，自动进行充电状态的选择与转换；

显示器采用彩色液晶显示屏，显示清晰悦目，界面友好。通过后台机通讯接口，可对整个直流系统实现“四遥”功能，完全实现无人值守。

直流系统监控采取分层分布式结构设计，大大弱化了可能的故障，加强了系统的可靠性。

整个监控系统分系统管理层和部件监控层二级，各功能部件既可分散安装又可集中布置，系统管理模块异常不影响各功能模块的正常工作，某一功能模块异常也不影响系统其他功能的实现

9) 蓄电池充放电管理完全智能化、自动化，不需要任何人工干预。

监控器可根据系统状态及蓄电池状态，自动选择充电模式，自动进行均充浮充等各种充电模式及状态的转换和管理，具有过充、过放电保护，同时也可人工管理；
可根据蓄电池运行温度或环境温度对其充电电压进行温度补偿，使蓄电池不论处于何种运行环境均一直处于好充电状态。

各种充电模式及状态的选择控制以蓄电池电流及其状态为依据而不是以预先设定的时间或固定程序为依据，控制方式和管理程序更科学、更合理，解决了定时长充电存在的弊病，避免了过充与欠充，可以大限度地减少充电时间，提高了充电效率，使充电过程优化。

10) 蓄电池组在线监测，保障系统安全。具有主充，浮充，均衡充电，快速充电等多种功能。

11) 直流系统具有绝缘和母线电压监察功能，限制、保护及各种辅助功能。
12) 具有双路交流电源自动切换、交流来电后自启动、开机软启动，充电装置、蓄电池大电流电压限制，过流过压保护，母线电压高、电压低，交流失压缺相告警等许多功能。所有过压、欠压、绝缘异常、馈线故障、熔断器故障等信号既可送作本地灯光指示，又可以远传给调度监控中心。

13) 系统不需修改设计和参数既可直接应用于50 或60HZ 的电网，电源电压波动达20%时，系统还可正常工作。

14) 配电开关采用进口或国产专用直流断路器，具有分断能力高，安装密度高，操作方便，布局紧凑美观等特点，并可利用其辅助机构或接点实现对直流每一支路的监控和管理。

15) 可靠完善的防雷措施，可确保直流系统设备的安全，增强可靠性。系统各功能部件均采用模块化设计，可单独更新升级、扩充功能而不用全面更换；

使用条件：

1环境温度： 0℃－40℃（适应电池使用环境）
2交流电压波形为正弦，供电质量符合GB标准
3交流输入电压允许波动范围；三相380V±15%，50－60HZ
4相对湿度：＜95%
5安装垂直斜度：＜2°
6使用场所不允许有振动和冲击，设备周围不准有腐蚀性的气体和导电尘埃及较强的外磁场干扰。

*参数变更恕不另行通知，接受产品定制。
